以单一非离子型乳化剂制备氧化聚乙烯蜡微乳液

以单一非离子型乳化剂制备氧化聚乙烯蜡微乳液

刘清泉 1 ，周仕祥 1，杨震 1 ，瞿作明 1，杨萍 1 ，周建华 2 ，高敬民 3
(1． 湖南科技大学化学化工学院，湖南湘潭 411201; 2． 陕西科技大学资源与环境学院，西安 710021; 3． 株洲时代新材料科技股份有限公司，湖南株洲 412007)

摘 要:采用高压乳化法，以氧化聚乙烯(OPE)蜡为原料用单一乳化剂制备了淡黄色、半透明的非离子型 OPE 蜡 微乳液。考察了非离子型乳化剂的用量和乳化压力对 OPE 蜡微乳液的乳胶粒子粒径和粒径分布的影响。结果表明: 增加乳化剂用量或增加乳化压力均有利于降低水的表面张力，形成粒径更小的 OPE 乳胶粒子。在乳化剂用量为 OPE 蜡的 25%、助剂用量为乳化剂的 5%，乳化时压力为(8. 5 ±0. 5) MPa 时，可获得性能良好的非离子型 OPE 微乳液。

关键词:氧化聚乙烯蜡;非离子型乳化剂;微乳液
中图分类号:TQ 645 文献标识码:A
文章编号:0253 －4312(2012)11 －0043 －03

蜡乳液的应用非常广泛，从较早的地板上光延伸到了农 业、防锈、涂料、木材加工、皮革、汽车或家具上光、陶瓷、造纸、 纺织、建材防水和水泥预制件养生等领域 ［1 －3］ 。相对于普通 乳液，微乳液在应用效果和运输贮存等细节上有很大提升。 因此，微乳液的发展给蜡乳液产品的应用提供了更广阔的发 展前景 ［4 －5］ 。

氧化聚乙烯(OPE)蜡是低相对分子质量聚乙烯的氧化产 物，具有黏度低、软化点高、硬度好等特性，且无毒性;同时， OPE 蜡的热稳定性好，对填料、颜料的分散性极佳，并与聚烯 烃树脂等有良好的相容性 ［6 －7］ 。霍尼韦尔公司生产的高密度 OPE 蜡，具有良好的光泽，因此用它制备的蜡乳液常用于纸 张、木器、金属涂层、复印油墨、地板和皮革上光等，如美国 Michelman 公司生产的 Emulsion 39635 就是一种淡黄色、半透 明的非离子型 OPE 蜡乳液，该乳液由单一乳化剂制备，乳胶粒 子粒径 ＜100 nm，且粒径分布窄，与其他乳液(如聚丙烯酸酯 类乳液)的相容性良好。

目前，为提高乳化能力和降低乳胶粒子粒径，国内一般采 用 2 种或 2 种以上的复合乳化剂制备 OPE 微乳液，这导致生 产成本的增加，同时在一定程度上影响 OPE 微乳液与其他乳 液的相容性。而单一乳化剂制备的 OPE 微乳液有利于提高该 乳液与其他乳液如聚丙烯酸酯类乳液的相容性 ［8］ ，且在实际 生产中可降低生产成本、简化生产工艺。因此，本研究以霍尼 韦尔公司生产的氧化聚乙烯蜡，以单一非离子型乳化剂制备 了淡黄色、半透明的 OPE 蜡微乳液。

1 实验部分

1. 1 原料与设备

氧化聚乙烯蜡:工业级，霍尼韦尔中国公司;非离子型乳 化剂(异构脂肪醇聚氧乙烯醚，常压下浊点为105 ℃ ):工业 级，美国陶氏化学;乳化助剂、氢氧化钾、焦亚硫酸钠:化学纯， 国药集团化学试剂有限公司。

高压反应釜(CJK －0. 5):威海宏协化工机械有限公司;台 式离心机(TDZ5 － WS):长沙维尔康湘鹰离心机有限公司;激 光粒 度 仪 ( Mastorsizer 2000): 英 国 马 尔 文; 布 氏 黏 度 计 (Brookfield DV － ⅠPrime):欧洲飞莱博。

1. 2 OPE 微乳液的制备

将一定量的 OPE 蜡、非离子型乳化剂、乳化助剂、氢氧化 钾、焦亚硫酸钠和去离子水加入高压反应釜，密封后通入高压 氮气，使釜内压力超过 5 MPa;然后加热至 150 ℃，在该温度下 恒速(200 r/min)搅拌 1 h;最后通入冷却水冷却至室温，停止 搅拌，泄压，出料。

1. 3 OPE 微乳液的表征

向 离 心 试 管 内 加 入 50 mL OPE 微 乳 液 样 品，以 3 000 r/min的速度离心 30 min，如果不破乳、不分层、无沉淀 物，则稳定性好;反之则稳定性差。 用 Mastorsizer 2000 激光粒度仪分析 OPE 微乳液的粒径分 布、平均粒径和比表面积;用 Brookfield DV － ⅠPrime 测定 OPE 微乳液的黏度，测定时用 3 # 转子，转速 100 r/min。

2 结果与讨论

2. 1 乳化剂用量对 OPE 蜡液乳液粒子粒径及粒径分布的影响

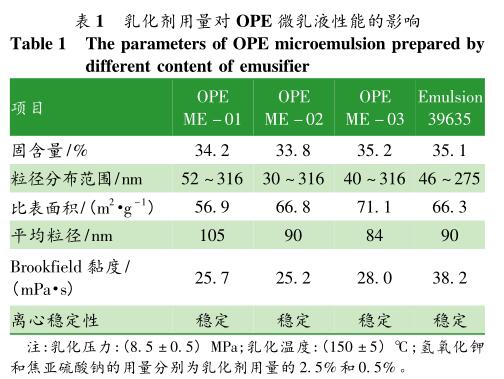

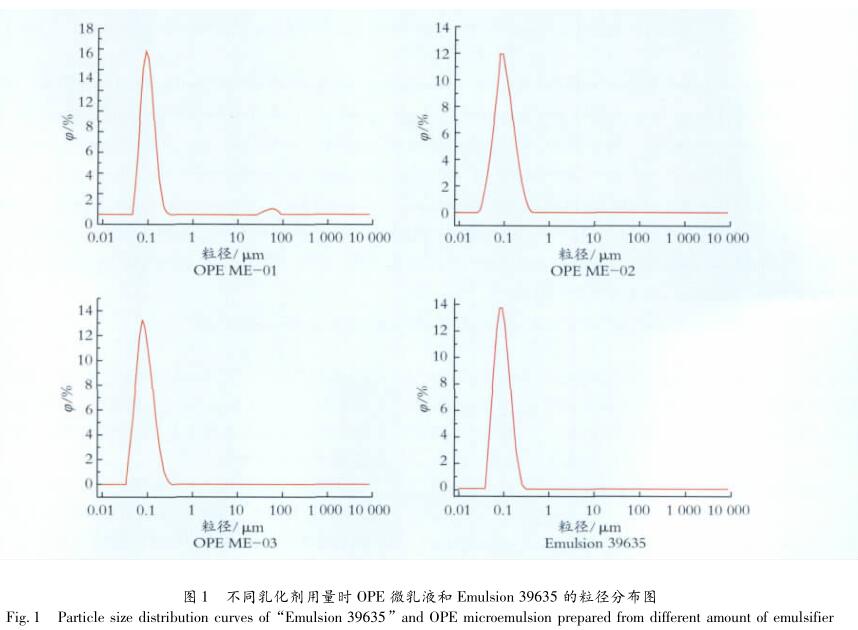

OPE 微乳液常需与其他乳液(如聚丙烯酸酯类乳液)混合 使用，因此 OPE 微乳液与其他乳液的相容性非常重要。壬基 酚聚氧乙烯醚类非离子型乳化剂因难以降解，目前已在多个 领域被禁止使用。因此，本研究在做了大量调研及前期试验 的基础上，选用异构脂肪醇聚氧乙烯醚为单一乳化剂，再采用 一种小分子化合物为助乳化剂，采用高压乳化法制备 OPE 微 乳液(OPE ME)。在固定助乳化剂用量(乳化剂用量的 5%) 和乳化压力的基础上，改变异构脂肪醇聚氧乙烯醚的用量(分 别为 OPE 蜡的 15%、20%、25%)，所得乳液分别为 OPE ME － 01、OPE ME － 02、OPE ME － 03，考察乳化剂用量对 OPE 乳液 粒子粒径和粒径分布的影响，OPE 微乳液和 Emulsion 39635 的 粒径分布曲线如图 1 所示，其他性能测试结果如表 1 所示。

从图1 可知，OPE 微乳液的粒径分布比 Emulsion 39635 稍 宽，ME －01 至 ME － 03 的粒径上限均为 316 nm，而 Emulsion 39635 的粒径上限为 275 nm，但 ME －01 至 ME －03 的粒径曲 线表明粒径为 316 nm 的乳胶粒子的体积分数分别为 0. 45%、 0. 15%和 0. 10%，可见粒径上限的乳胶粒子数量非常少;其 次，尽管前者的粒径分布较宽，OPE ME － 03 的比表面积稍高 于 Emulsion 39635，说明前者中含有更高比例的小粒径乳胶粒 子，前者更小的平均粒径(84 nm)进一步证实了这一观点;最后，OPE 微乳液的黏度均小于 Emulsion 39635，这也有利于 OPE 微乳液与其他乳液的共混使用，通过这种方法制备的 OPE 微乳液且具有良好的离心稳定性，且在室温下放置半年 后无明显的变化。

随乳化剂用量的增加，粒径范围无明显变化，但 OPE 微乳 液的比表面积从 56. 9 m 2 /g 增加到 71. 1 m 2 /g，平均粒径从 105 nm 减小至84 nm，说明增加乳化剂用量可显著提高更小粒 径的乳胶粒子比例，这在 OPE 微乳液的应用中显得非常重要。 在 OPE 微乳液与其他乳液混合使用时，更小粒径的 OPE 乳胶 粒子有利其嵌入到其他乳胶粒子中，更好地发挥其上光和润 滑作用。

2. 2 乳化压力对 OPE 乳胶粒子粒径及粒径分布的 影响

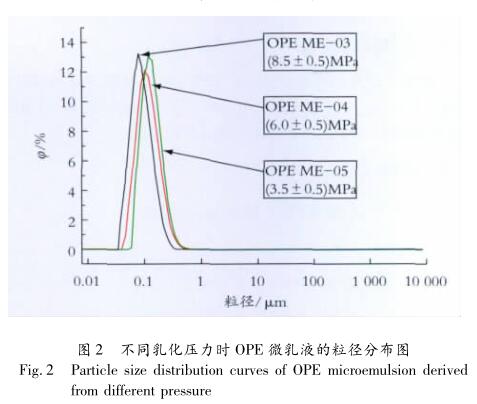

由于增加乳化压力可降低水的表面张力，因此，在 OPE ME －03 的基础上，降低乳化时的压力，以考察乳化压力对 OPE 乳胶粒子尺寸及粒径分布的影响。不同乳化压力下获得 的 OPE 微乳液的粒径分布曲线如图 2 所示。

从图 2 可知，随着乳化压力降低，OPE 微乳液的粒径分布 曲线逐渐向右移动，说明 OPE 乳胶粒子的平均粒径增加，OPE ME －04 和 OPE ME －05 的粒径分布范围分别是 46 ～ 417 nm 和 60 ～550 nm，平均粒径分别为 101 nm 和 109 nm。 因此，为减小 OPE 微乳液的平均粒径和缩小粒径分布范 围，提高乳化压力是有效的方法。因为增加体系的压力可有 效降低水的表面张力，在表面活性剂的共同作用下，OPE 可分 散成细小液滴，形成平均粒径小于 100 nm 的乳胶粒子。然 而，实际生产中提高压力往往意味着增加生产成本，缩短相关 设备的使用寿命。因此，在实际生产中可将乳化压力控制在 10 MPa 以下，通过提高水乳比同样可达到上述目的。

3 结 语

采用异构脂肪醇聚氧乙烯醚为单一非离子型乳化剂，以 OPE 蜡为原料，采用高压乳化法制备了淡黄色、半透明的 OPE 微乳液。结果表明:乳化剂用量和乳化压力均会对 OPE 乳胶 粒子的尺寸和粒径分布产生影响，但后者的影响相对较小。 当乳化剂用量为 OPE 用量的 25%，且乳化助剂、氢氧化钾和 焦亚硫酸钠的用量分别为乳化剂用量的 5%、2. 5% 和 0. 5% 时，获得性能较佳的 OPE 微乳液，固含量 35. 2%，Brookfield 黏 度 28. 0 mPa·s，且平均粒径仅为 84 nm。

参考文献

［1］ 张胜文，何立凡，李效玉． 蜡助剂在水性木器涂料中的应用 ［J］． 涂料工业，2007，37(10): 62 －66． ZHANG S W，HE L F，LI X Y． Application of wax additives in waterborne wood coatings［J］． Paint ＆ Coatings Industry，2007，37 (10): 62 －66．

［2］ 唐植贤，王君瑞，金瑛芝． 如何提高单组分水性木器漆硬度及 耐划伤性［J］． 涂料工业，2010，40(5): 52 －56． TANG Z X，WANG J R，JING Y Z． How to improve hardness and scratch resistance of 1K waterborne wood coatings［J］． Paint ＆ Coat- ings Industry，2010，40(5): 52 －56．

［3］ 赵从华，康芦笙，冉龙泉． 影响外墙乳胶漆耐沾污性的因素 ［J］． 涂料工业，2003，33(1): 17 －18． ZHAO C H，KANG L S，RAN L Q． Factors influencing the dirt re- sistance of exterior wall paint［J］． Paint ＆ Coatings Industry，2003， 33(1): 17 －18．

［4］ LESAR B，HUMAR M． Use of wax emulsions for improvement of wood durability and sorption properties［J］． European Journal of Wood and Wood Products，2011，69(2): 231 －238．

［5］ LESAR B，STRAZE A，HUMAR M． Sorption properties of wood im- pregnated with aqueous solution of boric acid and montan wax emulsion ［J］． Journal of Applied Polymer Science，2011，120(3): 1337 －1345．

［6］ LESAR B，KRALJ P，HUMAR M． Influence polyethylene and oxi- dized polyethylene wax emulsion on leaching dynamics of boric acid from impregnated spruce wood［J］． Drvna Industrija，2010，61(4): 213 －221．

 ［7］ ZHANG J Y，YAN Y J，GAO J S，et al． Development of oxidized polyethylene waxes［J］． Petroleum Science and Technology，2000， 18(9 －10): 1077 －1088．

［8］ HOHNER G，STALMANN E． Utilization of oxidized polyolefin waxes for textile finishing: US，2005/0107511 A1［P］． 2005 －05 －19．
