keim-group

皮革水性变色蜡乳液的制备

阅读次数:602 - 发布时间:2017/9/29 16:13:08

皮革水性变色蜡乳液的制备

李 1 ,李闻欣 1 ,韩会娟 1 ,彭泽涛 2

(1.陕西科技大学资源与环境学院,陕西 西安 710021;2.广州格奥高分子材料有限公司,广东 广州 510812)


摘要:本文以石蜡为原料,探讨了配方中乳化剂的用量、乳化 H LB 值对蜡乳液变色效果的影响,乳化剂的种类、 助乳化剂的用量等影响蜡乳液稳定性的因素,树脂及硅油对水性变色蜡乳液的影响,最终制备出质量稳定、应 用效果好的水性变色蜡乳液。

关键词:水性变色蜡;石蜡;蜡乳液;乳化 中图分类号:TS529.5 文献标识码:A 文章编号:1674-0939(2015)03-0007-03


我国是世界上最大的石蜡生产国之一,对于具 有特殊性能指标的特种蜡需求与日俱增。以石蜡为 基础的原料通过调合、改性,生产性能各异、适用于 各个领域的特种蜡,可以大大提高其应用价值和经 济效益,提高附加值 [1] 。石蜡乳液的生产已经是一种 相当成熟的工艺,可用于造纸、皮革、木材、农业、炸 药、医药、陶瓷、化妆品和汽车防护等行业和领域。 上世纪 50 年代,美孚石油公司开始研究开发石蜡乳 液,在 60 年代,美国已普遍使用石蜡乳液,上世纪 70 年代,英国、联邦德国、日本也开始研究应用石蜡 乳液 [2] 。而国内乳化蜡产品的开发研究工作起步晚, 生产的产品品种、规格较少。开发石蜡乳液产品的前 景是相当广阔的。蜡乳液是制革整饰工序中一种非 常重要的皮革助剂,应用在皮革涂饰、皮革制品表面 修饰和护理中,不仅能使皮革表面美观、手感滑爽, 还能提高皮革的使用性能,遮盖皮革表面缺陷,修正 粒面瑕疵,增加皮革花色品种 [3] 。

水性变色蜡乳液喷涂或滚涂于皮革表面,成革 在受到外界张力(拉伸、顶伸、弯折、折叠)作用下,革 面会出现深浅不一的颜色变化,外界张力消除后,革 面颜色又自然恢复。这种皮革不论做成鞋子还是箱 包都深受消费者喜爱。本文参考李小瑞 [4] 的专利防水 性变色蜡的制备方法,取石蜡 5~15 份、氧化高级脂 肪烃 5~10 份、硅油 3~8 份、醇酸树脂 3~5 份,一并 加入反应釜中,于 65~75℃熔融,加入非离子表面活 性剂 0.5~2 份调节体系至透明,非离子表面活性剂则选择壬基酚聚氧乙烯醚、脂肪醇聚氧乙烯醚、烷醇 胺等。在这个配方的基础上通过大量的实验,以石蜡 为原料,研究制备了一种特殊的水性蜡乳液,该乳液 稳定性好、固含量高、分散性好、保质期长,变色效果 突出,适用于皮革蜡变色涂饰,能够遮盖皮革粒面细 小的伤残,提高皮革利用率及档次。


1 实验部分

1.1 主要试剂

石蜡:工业级,中国石油天然气股份有限公司; 吐温 80:化学纯,天津市永大化学试剂有限公司;司 盘 80:化学纯,天津市永大化学试剂有限公司;十八 醇:分析纯,天津市大茂化学试剂厂;二甲基硅油:工 业级,格奥高分子材料有限公司;醇酸树脂:工业级, 广州市一夫化工。

1.2 主要仪器

H H -S1 恒温油浴锅,常州澳华仪器有限公司; DJ1C 增力电动搅拌器,上海精风仪器有限公司; 80-2 离心机 CENTRIFUGE,金坛市城东光芒仪器 厂。

1.3 乳化工艺流程

将石蜡、乳化剂、乳化助剂、硅油、树脂等原料按 计量值称取,加入反应釜中,升温熔融,缓慢搅拌。慢 慢加少量热水,搅拌 (形成 W /O 型乳液),加大转 速,加水转相 (形成 O/W 型乳液),降低转速,搅拌 冷却,出料。

水性变色蜡乳液制备工艺流程示意图

1.4 检测内容
(1)乳液稳定性
主要测其离心稳定性和存储稳定性。离心稳定性采用 GB-11543-89 方法,3000 r/m in 离心半小时不能分层。存储稳定性采用密封存放法存放一段时 间之后观察其性能变化,要求乳液状态良好、无颗 粒、无浮油、静置无沉淀无分层。


2)喷涂应用效果
将制备出的水性变色蜡乳液用手工喷枪喷涂于棕色皮革样块上,干燥后 120℃下压花机压 3 m in,后取出将皮革顶伸、弯折、揉搓,检查变色效果。要求喷涂后皮样变色效果明显。


2 结果与讨论

2.1 乳化剂的用量对乳液稳定性的影响

乳化剂由于能明显降低界面张力,其分子必然 吸附在两相界面上,随着吸附分子的增加,界面张力 逐渐下降。当界面完全被乳化剂分子覆盖时,界面张 力下降到最低值并形成完整的保护膜和建立了稳定 的双电层,即制得了稳定的乳化蜡。若继续增加乳化 剂的浓度,只能使其分子在水溶液中形成球状和棒 状的胶团,此开始形成胶团的乳化剂浓度即为临界 胶团浓度。乳化过程示意图如图 2。

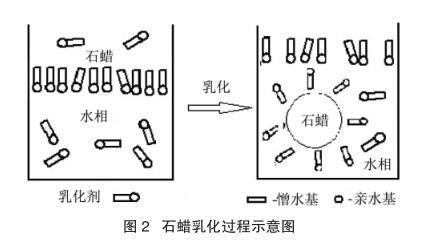

石蜡乳化过程示意图

乳化温度和时间参照文献 [5] 的结果,因此在乳化 温度为 85℃,乳化时间为 35 m in 条件下,考察乳化 剂的用量对乳液稳定性的影响,结果见表 1。

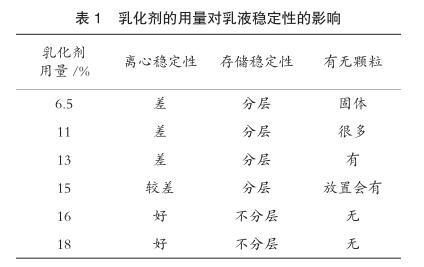

乳化剂的用量对乳液稳定性的影响

乳化剂的合理用量就是必不可少的最低用量。 乳化剂的用量不仅影响乳化效果,而且会直接影响 乳液的应用效果。一般乳化石蜡乳化剂的用量为总 固含量的 10% ~30% 。用量太少乳化效果不好,有颗 粒,且不稳定 [6] 。用量太多,虽然可以乳化好,但是由 于存在多余的乳化剂,导致乳液容易起泡沫,影响乳 液的质量,且用于皮革涂饰后,影响成革手感、耐干 湿擦和涂层防水性。根据表 1,乳化剂用量选为 16% 。


2.2 不同 HLB 值乳化剂乳化的乳液对变色效果的影响

H LB 值称为亲水疏水平衡值,也称水油度。H LB 为 3~6 的乳化剂适用于 W /O 型乳液,H LB 为 8~ 18 的乳化剂适用于 O/W 型乳液 [5] 。主要原料石蜡的 最佳 H LB 值为 10 左右 [2] ,因此实验中选择乳化剂 H LB 值为 9、10、11、12 时,观察乳液应用的变色效 果。表 2 为在乳化温度为 85℃,乳化时间为 35 m in, 乳化剂用量 16% 的条件下,乳化剂 H LB 值对乳液的 变色效果的影响。

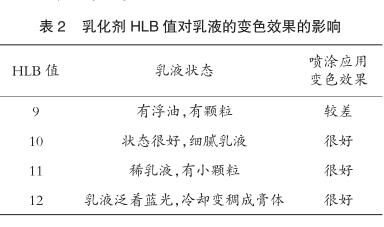

乳化剂 HLB 值对乳液的变色效果的影响

由表 2 知 H LB 值为 10~12 时变色效果均很好, 当 H LB 值为 9 时,不能完全乳化,表面有浮油,且会 出现颗粒。而当 H LB 值 12 的时候,乳液细腻泛蓝 光,冷却变为膏体,变色效果很好。综合考虑确定 H LB 值为 10。

2.3 乳化剂种类对乳液稳定性的影响
高质量的蜡乳液,乳化剂的种类选择是关键因素之一。由乳化和分散原理可知,在乳状液的制备中,乳化剂的作用 [6] 主要有 3 点:


1)降低界面张力;
2)通过在分散粒子或液滴表面形成吸附膜,起机械保护作用;
3)分散颗粒。
最早使用单一的表面活性剂作乳化剂,如以胺类物质 [7] 、非离子表面活性剂 [8] 等作石蜡的乳化剂。 选择复配乳化剂的主要依据就是亲水 - 亲油平衡 值 H LB。这是由乳化剂化学组成和乳化剂离子化的 含量来决定的。在乳化温度为 85℃,乳化时间为 35m in,乳化剂用量为 16% ,乳化剂 H LB 为 10 的条 件下,乳化剂种类选择结果见表 3。

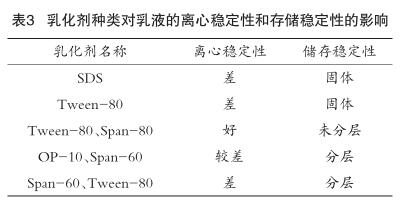

.乳化剂种类对乳液的离心稳定性和存储稳定性的影响

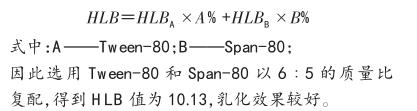

表 3 实验表明,复配的乳化剂以 Tween-80 和 Span-80 复配效果最好。Tween-80 的 H LB 值为 15, 为亲水型乳化剂,而 Span-80 的 H LB 值为 4.3,是亲 油型乳化剂,复配乳化剂体系 H LB 值的计算公式 是:


2.4 乳化助剂用量对乳液性质的影响

加入乳化助剂可提高石蜡乳液化学和机械稳定 性,乳化助剂同时也用作增稠剂,乳液粘度越大也越 稳定 [9] 。通过多次对比实验选用十八醇作乳化助剂。 十八醇用量的确定见表 4。

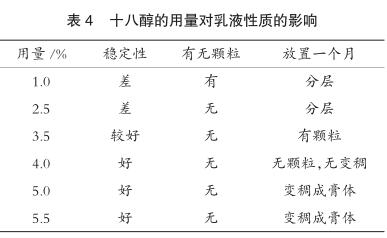

十八醇的用量对乳液性质的影响

表 4实验证明,十八醇用量过少,乳液会出现颗 粒,甚至分层;用量过大,乳液则变稠成膏体;用量为 4.0% 时,效果最好,乳液状态稳定,没有颗粒也没有 变成膏体,具有流动性。

2.5 树脂及硅油对蜡乳液的影响

树脂和硅油在水性变色蜡乳液的配方中起着重 要的作用 [4] 。本实验采用的二甲基硅油,有消泡、抗 氧化稳定剂和光亮的作用。在制备水性变色蜡过程 中,树脂是配方中的成膜剂,可选丙烯酸树脂、醇酸 树脂和聚氨酯树脂。虽然几种树脂使用后,皮革涂饰 的变色效果相似,但蜡乳液放置了一晚之后被发现 添加丙烯酸树脂的有凝固,而加入聚氨酯树脂的有 分离,其稳定性还是采用醇酸树脂的最稳定。醇酸树 脂是由多元醇、邻苯二甲酸酐和脂肪酸或油(甘油三 脂肪酸酯)缩合聚合而成的油改性聚酯树脂。按脂肪 酸分子中双键的数目及结构,可分为干性、半干性和 非干性三类。醇酸树脂固化成膜后,有光泽和韧性, 附着力强,并具有良好的耐磨性、耐候性和绝缘性 等。所以选择醇酸树脂作为添加剂。

3 结 论

水性变色蜡乳液的制备方法是以石蜡为主要原 料,Tween-80 和 Span-80 以 6∶5 复配得到的 H LB 值为 10.13 的复配乳化剂用量为 16% ,加入 4% 的十 八醇为稳定剂,硅油为抗氧化稳定剂和光亮剂,醇酸 树脂为成膜剂,在 85℃下反应 35 m in。以上述方法 获得的水性变色蜡乳液喷涂应用效果好。


参考文献:

[1] 庞洪荣. 氧化改性石油蜡的制备及其乳化的研究[D]. 华东
理工大学,2002.
[2] 穆畅道, 张宗才,林炜,等. 皮革涂饰用乳化蜡的制备[J]. 中
国皮革,1999,28 (4).
[3] 张建雨,满杰,冯跃跃,等. 皮革用蜡发展现状[J]. 皮革与化
工,2011,28 (2):29-32,35.
[4] 李小瑞,沈一丁. 具有防水性和蜡感的皮革变色效应蜡的
制造方法[P]. CN1101932A,1995.
[5] 刘艳新,赵传山,韩玲. 影响石蜡乳化的因素[J]. 造纸化学
品,2004,(4):30-32,36.
[6] 王宝峰,张裕丁,孙德军. 乳化石蜡的研制与应用[J]. 山东
化工,2004,33 (2).
[7] 张坤玲,李瑞珍,卢玉妹,等. HLB 值与乳化剂的选择[J].
石家庄职业技术学院学报,2004,16(6): 20-22.
[8] 付雪,张明,刘娟,等. 石蜡乳液的研制[J]. 重庆科技学院学
报,2012,(1): 106-108.
[9] W Huan. Development of Leather Wax by Oxidized Paraffin
Wax[J]. Petroleum Science and Technology,2010,28: 1-6.
[10] Zhang Jianyu,Yan Yongjie,Gao Jin sheng. Development of
oxidized polyethylene wax [J]. Petroleum science and
technology,2000,18(9): 1077-1088.















本文皮革水性变色蜡乳液的制备内容经过编辑,如无授权,请勿拷贝。 如果您对皮革水性变色蜡乳液的制备感兴趣可以联系我们 400-6808-138

最新公布:keim-additec 全年市场活动

K-Messe 2019,德国杜塞尔多夫16.10.2019 - 23.10.201907号馆,70A35号展位www.k-online.de2019/10/16ChinaCoat 2019,中国上海18.11.2019 - 20.11.2019展位W1.E13www.chinacoat.net2019/11/18Plastivision 2020,印度孟买16.01.2020 - 20.01.2

上一篇:烟包印刷中水性光油耐摩擦性能研究

烟包印刷中水性光油耐摩擦性能研究康 希(武汉大学 印刷与包装系,湖北 武汉 430079)摘 要:在烟包印刷用水性光油中添加慢干剂、蜡乳液、阳离子表面活性剂等,配制多组水性光油,以 研究光油的流平性、蜡乳液含量、表面张力及干燥时间等对水性光油耐摩擦性能的影响。研究结果表明:不 同种类的添加剂及其含量对水性光油的耐摩擦性能影响不同,添加慢干剂、蜡乳液及阳离子表面活性剂均 能提高光油的耐摩擦性能,流平

下一篇:环保水性油墨制备技术与应用现状分析

环保水性油墨制备技术与应用现状分析王小芳 李 昭 孙建明(河南科技大学,洛阳 471023)摘 要 研究国内外水性油墨最新制备技术,并重点分析水性油墨在我国的应用现状。通过大量查阅国内外文献资料,归纳 整理水性油墨连接料制备技术与改性研究进展,分析水性油墨应用现状,预测未来发展方向和趋势。水性油墨的研究焦点集 中在制备性能优良的新型水性连结料树脂,即水性聚丙烯酸酯,水性聚氨酯,以及纳米改性连接料的

佛山市翁开尔贸易有限公司 WebSite 粤ICP备05045526号公安机关备案号44060402000074号 网站地图
