keim-group

高效固体切片石蜡乳液制备工艺改进

阅读次数:2189 - 发布时间:2017/9/18 17:17:57

具有良好稳定性的石蜡乳液的制备及改进

侯长军1, 2,刘勇1,霍丹群2,杨眉2,法焕宝1,傅深娜1

(1.重庆大学 化学化工学院, 重庆 433000;2.重庆大学 生物工程学院, 重庆 433000)

摘 要:选用 Span80、Tween80为石蜡复配乳化剂, 采用 O-D乳化法与 PIT法相结合研究了乳化剂 HLB值、乳化剂用量、乳化水加入方式及用量、乳化时间、乳化温度 、搅拌方式及搅拌速度对石蜡乳液制备的影响。 结果表明, 适宜的乳化工艺条件为:复合乳化剂的 HLB为 10.5, 复合乳化剂的用量(M乳化剂/M石蜡 )为 30%, 乳化水用量(M水/M石蜡 )为 2.5, 乳化时间 30 min, 乳化温度 75 ℃, 搅拌速度 1 000 r/min。 在该条件下可制得具有良好稳定性和分散性的石蜡乳液, 粒径单分散性也较好。

关键词:石蜡乳液;HLB;乳化剂;粒径

中图分类号:O648.2+3 文献标识码:A 文章编号:1671 -3206(2010)02 -0175 -04


石蜡乳液是借助乳化剂的定向吸附作用, 通过机械外力的作用下均匀地分散在水中 ,制成的一种含蜡含水的均匀流体。使用时无需加热熔融或用溶剂溶解。石蜡乳液具有粘度低、无毒、无特殊性刺激气味 、涂层滑、覆盖性好 、高效和低成本等优点,因此在工业上的应用十分广泛。如皮革业用作皮革涂饰的添加剂 、光亮剂、消光剂和手感剂 ;在建筑业用作钢筋混凝土固化;在农业用作林木果树的防冻剂和果品保鲜剂;轻工、橡胶行业用作上光剂 、涂料和助剂;水性涂料及水性油墨业用作提高涂膜的抗划伤性能 、表面疏水性能以及抗粘防污性能 ;在造纸工业上用作纸浆施胶剂等[ 1]。

石蜡乳液的生产在国外已相当成熟 , 最早是美孚石油公司在 20世纪 50年代研究开发, 60年代在美国普遍使用。 20世纪 70 年代, 英国 、德国 、日本也开始研究和使用石蜡乳液[ 2]。而我国国内的石蜡乳液产品才刚刚起步,生产的石蜡乳液品种 、规格都很少 ,所以我国的石蜡乳液市场潜能巨大,课题研究意义重大 。

石蜡是一种内聚力较强的油性有机物, 由于其分子是由直链的饱和碳氢组成 ,难溶于水 ,若将其与水混合制成稳定的 O/W石蜡乳液 , 乳化剂的选择是最关键的因素。乳化剂的选择通常是以亲水 -亲油平衡值(HLB)为依据[ 5],石蜡乳化的 HLB范围在9 ~ 12, 很难找到一种 HLB值与石蜡乳化所需 HLB值相符合的乳化剂。但是乳化剂通过复配可以发挥其表面活性剂的协同作用 ,达到良好的乳化效果,而且根据微小乳液形成理论 , 加入与表面活性剂性质不同的 C4 ~ C8[ 3]醇可以进一步降低界面张力, 增加界面强度, 促使乳化易于进行, 形成稳定均匀的微乳 。只有与石蜡的 HLB值相近的乳化剂 ,才能将石蜡很好的乳化,所以复配出合适的石蜡乳化剂是乳化石蜡的关键 。因此本实验选择非离子乳化剂Span-80、Tween-80 进行复配 , 得到复合乳化剂[ 6]。研究了复合乳化剂 HLB值 、复合乳化剂用量、乳化水用量及加入方式 、乳化时间 、乳化温度 、搅拌速度及搅拌方式对石蜡乳液性能的影响 , 为制得稳定的石蜡乳液提供新的思路及可靠的实验数据。


1 实验部分

1.1 试剂与仪器

液体石蜡、Span-80、Tween-80均为工业品;1, 3-丁二醇为分析纯;去离子水。JJ-1型电动搅拌器;HH-2 数显恒温水浴锅;LXJ-IIB离心机;Rise-2008型激光粒度仪。

1.2 实验方法

采用剂在油中法。将一定量的液体石蜡加入到三口烧瓶中,放入恒温水浴锅。在慢速搅拌下加入乳化剂 Tween-80、Span-80, 助乳化剂 1, 3-丁二醇, 快速搅拌,先加入少量水, 形成 W/O型乳液, 然后加入剩下的水形成 O/W型乳液 ,快速冷却 ,得成品乳液[ 3]。本乳化方法为微乳液的 O-D(液晶相 )乳化法与 PIT(转相温度法 )相结合 。

1.3 石蜡乳液的性能测定

1.3.1 分散性 分散性分为 5个等级 , 一级为较好, 五级最差[ 4]。

1.3.2 离心稳定性 按 GB11543— 89标准 , 将样品放 入离心机, 在 4 000 r/min的转速 下, 离心10 min,不发生分层即为稳定 。

1.3.3 乳液粒径大小测定 将石蜡乳液用去离子水稀释 1 000倍,用激光粒度仪测定其粒径大小。


2 结果与讨论

2.1 HLB值对乳化效果影响当乳化剂的 HLB值在 10.0 ~ 11.0 范围时 , 乳化的稳定性能好 , 见表 1。同时, 由图 1可知 , HLB值为 10.5 时, 乳液粒径最小 , 说明此时乳化剂的HLB值与石蜡的 HLB值最为相近 ,乳液颗粒细小均匀。因此 ,选择 HLB值为 10.5的乳化剂 。

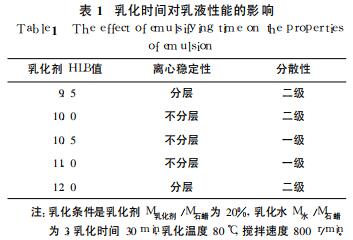

乳化时间对乳液性能的影响

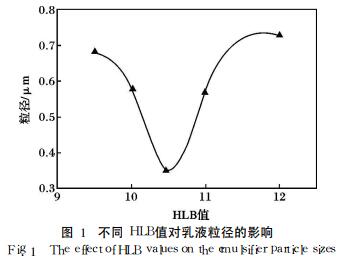

不同 HLB值对乳液粒径的影响


2.2 复合乳化剂用量对石蜡乳化的影响

表面活性剂作为乳化剂,其作用有:①降低界面张力;②形成牢固的保护膜 ;③分散双电层 。当界面完全被乳化剂覆盖时 ,界面张力下降到最低值 ,形成完整的保护膜和建立稳定的双电层, 即制得稳定的乳状液[ 7]。因此, 只有加入适量的表面活性剂的乳化剂才能达到较佳乳化效果。

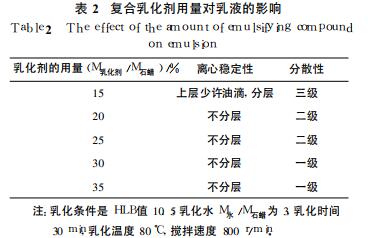

复合乳化剂用量对乳液的影响

不同复合乳化剂用量对乳液粒径的影响

乳化剂用量为 15%时 , 乳液出现分层, 且上层有少许油滴 ;随着乳化剂用量的增加 ,乳液的稳定性和分散性随之增强, 粒径逐渐减小 (见表 2)。乳化剂用量为 35%和 30%时 , 它们粒径相差不大 (见图 2),但当乳化剂用量为 35%时, 会产生大量气泡 ,带来后续消泡问题, 且乳液防水性开始下降[ 8]。因此 ,选择 30%为合适乳化剂的用量 。

2.3 乳化水用量及加入方式的影响

乳液的质量与乳化水的用量及加入的顺序和方法有关。水的加入方式也有很大的影响[ 7], 水分多次且连续加远比一次加入足够的水所得的乳液的质量好 。先加入少量的热水 , 形成 O/D液晶相 , 转相时迅速加完余下的热水, 这个过程可以发挥乳化剂的协同效应。

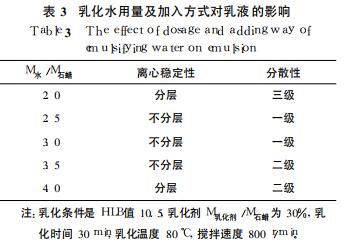

乳化水用量及加入方式对乳液的影响

由表 3可知,当 M水 /M石 蜡 为 2.0时 ,出现分层,因为此时的乳化水用量过少不易形成水包油型乳液, 导致乳液稳定性和分散性较差 , 油层和水层分离;当 M水 /M石蜡 为 4.0时, 也出现分层现象 ,是由于乳化水用量过多,乳液浓度降低,乳液不稳定导致分层。 M水 /M石蜡 在 2.5 ~ 3.5范围时乳液的性能较好,且在 2.5时粒径最小 ,见图 3。因此,选择 M水 /M石蜡为 2.5为合适乳化水用量 。

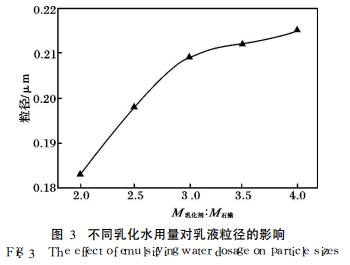

不同乳化水用量对乳液粒径的影响


2.4 乳化时间的影响

较佳的乳化时间,不仅能保证产品质量 ,而且能提高生产效率 ,降低能耗 。乳化时间太短,石蜡不能充分乳化 ;乳化时间太长造成浪费而且还会造成乳液质量下降[ 9]。由表 4 可知 , 乳化时间为 20 min时, 离心后出现分层现象,说明乳液性能差 ,因为乳化剂与石蜡还没有完全反应 ,乳化效果差 ;乳化时间为 50, 60 min时 ,离心后同样出现分层现象, 说明乳液也不稳定 ,因为乳化时间过长,乳液中的颗粒相互接触机会多 ,易重新凝聚形成大的颗粒不利于细小均匀液滴形成 ,从而导致其性质下降;乳化时间在 30、40 min时 ,乳液性能稳定 , 粒径大小相差微小 , 见图 4。从节约能耗的角度 ,选择 30 min为合适乳化时间 。

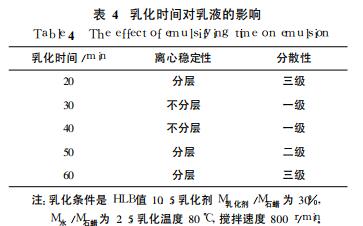

乳化时间对乳液的影响

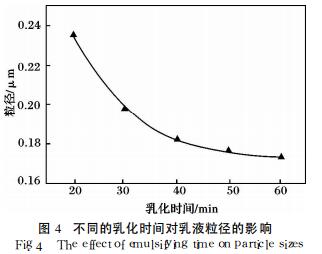

不同的乳化时间对乳液粒径的影响

2.5 乳化温度的影响

本实验采用非离子表面活性剂 , 所以温度影响是一个重要因素 。因为当温度下降时, 非离子表面活性剂的亲油性下降而亲水性上升 。体系会从W/O向 O/W转变 ,发生转相, 称为转相温度, 对于O/W型乳液 PIT温度应该比乳液储藏温度高 20 ~60 ℃[ 10],当乳化温度在 PIT相近时, 乳液的粒度最小且均匀。

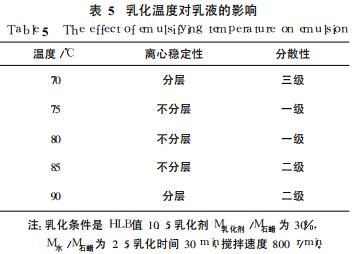

乳化温度对乳液的影响

由表 5可知,温度为 70 ℃时, 离心后乳液出现分层 ,乳液的性能较差, 说明此时乳化温度所提供的能量不能使搅拌时石蜡更好的分散;温度为 90 ℃时, 离心后乳液也出现分层 , 乳液性能也较差, 因为温度过高时,乳化剂分子运动加剧 ,降低乳化剂分子在石蜡表面的定向吸附 ,不利于乳化的进行 ;温度在75 ~ 85 ℃时, 乳液稳定性好。

不同的乳化温度对乳液粒径的影响

由图 5可知,温度 75 ℃时粒径最小。因此, 选择 75 ℃为合适乳化温度。

2.6 搅拌方式和搅拌速度的影响

石蜡乳液的粒度大小与搅拌速度有直接的关系。稳定的乳液粒度一般在 0.1 ~ 0.5 μm, 1 μm以上的粒子因 Ostwald成熟现象[ 11] 容易再次聚集, 放置易返粗 。实验中开始以慢速搅拌使石蜡与乳化剂充分的混合,以利于乳化剂吸附在石蜡界面上。在其转相时高速搅拌 ,使石蜡以细小微粒均匀的分散水中 。实验中研究转相后的搅拌速度。

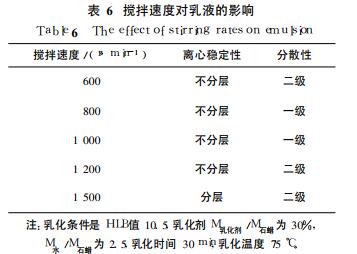

搅拌速度对乳液的影响

由表 6可知 ,搅拌速度在 600 ~ 1 200 r/min时,乳液性能稳定 ,此时搅拌速度提供足够剪切力,使石蜡分散在水中 。搅拌速度 1 500 r/min, 乳液出现分层。因为搅拌速度过高 ,将已经结合好的胶团打散,使乳液破乳,影响其稳定性。

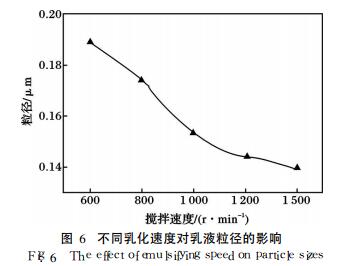

不同乳化速度对乳液粒径的影响

由图 6可知, 随着搅拌速度的加快,乳液的粒径是逐渐减小的,高剪切力使得油相以更细小微粒分散于水中,搅拌速度在 1 000, 1 200 r/min粒径相差微小。从节约能耗的角度, 选 1 000 r/min为合适搅拌速度 。

3 结论

采用 O-D乳化法与 PIT法相结合制备石蜡乳液的较佳工艺为:复合乳化剂 HLB值 10.5, 复合乳化剂用量 30%, 乳化水 M水 /M石蜡 为 2.5, 乳化时间30 min,乳化温度 75 ℃, 搅拌速度 1 000 r/min。乳化水分 3次加入且加入乳化水的温度与乳化时的温度相近 ,乳液由 W/O型到 O/W型经过充分的 O/D液晶过程,利于乳液的稳定。乳化温度在 75 ℃时 ,与石蜡 PIT温度相近 ,制得的乳液的粒径均匀细小且性能稳定 。以间歇式搅拌 ,开始低速搅拌使复合乳化剂在石蜡界面上的吸附 ,稳定后再高速搅拌使石蜡以细小微粒均匀分散在水中。较佳工艺可制备稳定石蜡乳液,因此具有十分广泛的应用前景 。


参考文献:

[ 1] 左黎.特种蜡的市场前景及其生产技术经济分析 [ J] .河南化工, 2004(2):43-44.

[ 2] 崔小明.乳化蜡的生产和应用[ J] .四川化工与腐蚀控制, 2000, 3(2):68.

[ 3] LiuWeirong, SunDejun, LiCaifu, etal.Formationandstabilityofparaffinoil-in-waternano-emulsionspreparedbytheemulsioninversionpointmethod[ J] .JournalofColloidandInterfaceScience, 2006, 303:557-563.

[ 4] 曹同玉, 刘庆普, 胡金生.聚合物乳液合成原理及应用[ M] .北京:化学工业出版社, 1997:493.

[ 5] 焦学瞬, 贺明波.乳状液与乳化技术新应用 [ M] .北京:中国工业出版社, 2006:58-67.

[ 6] 刘艳新, 赵传山, 韩玲.影响石蜡乳化的因素[ J] .造纸科学与技术, 2004, 23(4):35-37.

[ 7] 王宝峰, 张裕丁, 孙德军.乳化石蜡的研制及应用 [ J] .山东化工, 2004, 33(2):14-21.


本文高效固体切片石蜡乳液制备工艺改进内容经过编辑,如无授权,请勿拷贝。 如果您对高效固体切片石蜡乳液制备工艺改进感兴趣可以联系我们 18566398802

最新公布:建筑内外墙涂料如何提高涂料防水性能?

防水型内外墙涂料简介防水型内外墙涂料是一种特殊的涂料,具有防水功能,适用于室内和室外墙面的涂装。它们被设计用于防止水分渗透和侵入建筑物的墙体,从而保护建筑结构免受水損和湿气造成的损害。防水型内外墙涂料通常具有以下特点和功能:防水性能:这是该涂料的主要功能,它能够有效地抵抗水分渗透和侵入,形成一个防水屏障,阻止水分进入建筑物内部。这可防止墙体受潮、渗水、发霉和腐蚀。耐久性:防水型涂料通常具有较高的耐

上一篇:木材浸渍用阻燃型石蜡乳液的研制

木材浸渍用阻燃型石蜡乳液的研制赵大伟(西南林业大学,云南 昆明 650224)摘 要:利用表面活性剂司班 80 和吐温 80 作为乳化剂,聚乙二醇(600)为助乳化剂,磷酸氢二铵、硼酸和硼砂为阻燃剂对 58#固体石蜡进行乳化研究,制备了具有阻燃性能的石蜡乳液。考察了乳化剂 HLB 值、乳化剂的用量、阻燃剂的用量和蒸馏水用量等对石蜡乳液性能的影响。结果表明,较佳的乳化工艺条件是 HLB 值为 10,

下一篇:非离子型石蜡乳液增强防腐木材尺寸稳定性的研究

非离子型石蜡乳液增强防腐木材尺寸稳定性的研究*谢桂军1 李晓增2 王剑菁1 莫志广1( 1. 广东省林业科学研究院,广东 广州 510520; 2. 广东省广州质量监督检测研究院,广东 广州 510725)摘要 以马尾松、厚荚相思木材为研究对象,将配方优化的非离子型石蜡乳液稀释液及其与木材防腐剂的混合液分别处理木材,增强木材的尺寸稳定性能。研究表明,制备的非离子石蜡乳液平均粒径 0. 107 μm

getaplus

佛山市翁开尔贸易有限公司 WebSite 粤ICP备05045526号公安机关备案号44060402000074号 网站地图
