水性蜡乳液的制备方法

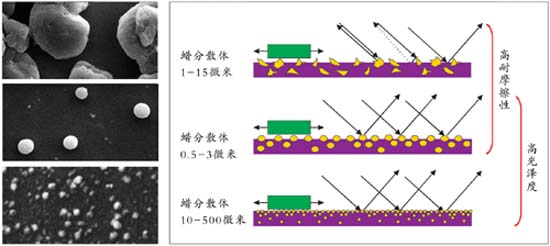

蜡乳液，是指粒径极小的蜡的状态，蜡乳液通常分布在10-500纳米的微小范围内。由于蜡乳液的混溶性能好，常常被应用于油墨、涂料、木器漆等，以改善光泽，手感，防水等性能 。

通常生厂企业为了降低成本，采用蜡粉加工成蜡乳液的方法。

如何制备蜡乳液

(1)熔融分散法：
将蜡粉高温熔融后，慢慢喷洒在冷的溶剂中(一般选用非极性溶剂，如甲苯)，使蜡液遇骤冷，呈现小粒子析出，冷却速度越快，形成的蜡乳液越细腻，这样分散的蜡粉耐磨性，滑度较好，并且对光泽影响最小。缺点是需要特殊设备，有火灾危险。主要用于高档漆生产中。


(2)直接加入法：
容易分散的费—托蜡和PE蜡可直接加入清漆中高度搅拌即可，这样生产工艺简单，成本降低。


(3)冷研磨蜡粉分散注意事项
A  温度控制：低分子量的聚乙烯蜡，在分散过程中，如果温度过高，容易引起蜡粉部分溶解，溶剂渗透蜡粉，引起溶涨，导致再絮凝返粗，形成粗粒，蜡粉失效。一般分散温度不高于40℃即可。
B  一般以酯类、酮类或者醚醇类作蜡粉的分散溶剂，比较理想，避免使用苯类溶剂，因为苯类溶剂对蜡粉渗透力强，容易引起蜡粉高温下溶涨。

(4)冷分散法：
冷分散的方法可以用于制备高浓度的微粉蜡分散体，固含量取决于所使用的溶剂，常用非极性或弱极性溶剂如矿物油、甲苯等分散蜡粉，可以制得高浓度的蜡浆，流动性好，储存稳定性高，可以直接加入油墨和油漆中。分散方法如下：先以较低速度搅拌至树脂液产生漩涡，再将蜡粉慢慢加入漩涡内，待蜡粉全部加入后，提高搅拌速度至1000rpm，充分搅拌10～30 min，细度合格即可。

通过上述方法可以制备出蜡乳液，但部分企业生产设备未达要求，而无法使用上述方法，可以直接购买蜡乳液。
